EvoFlat Reno – Ratgeber für Fachhandwerker

Vorkonfektionierte Wohnungsstationen für den Austausch von Gasthermen

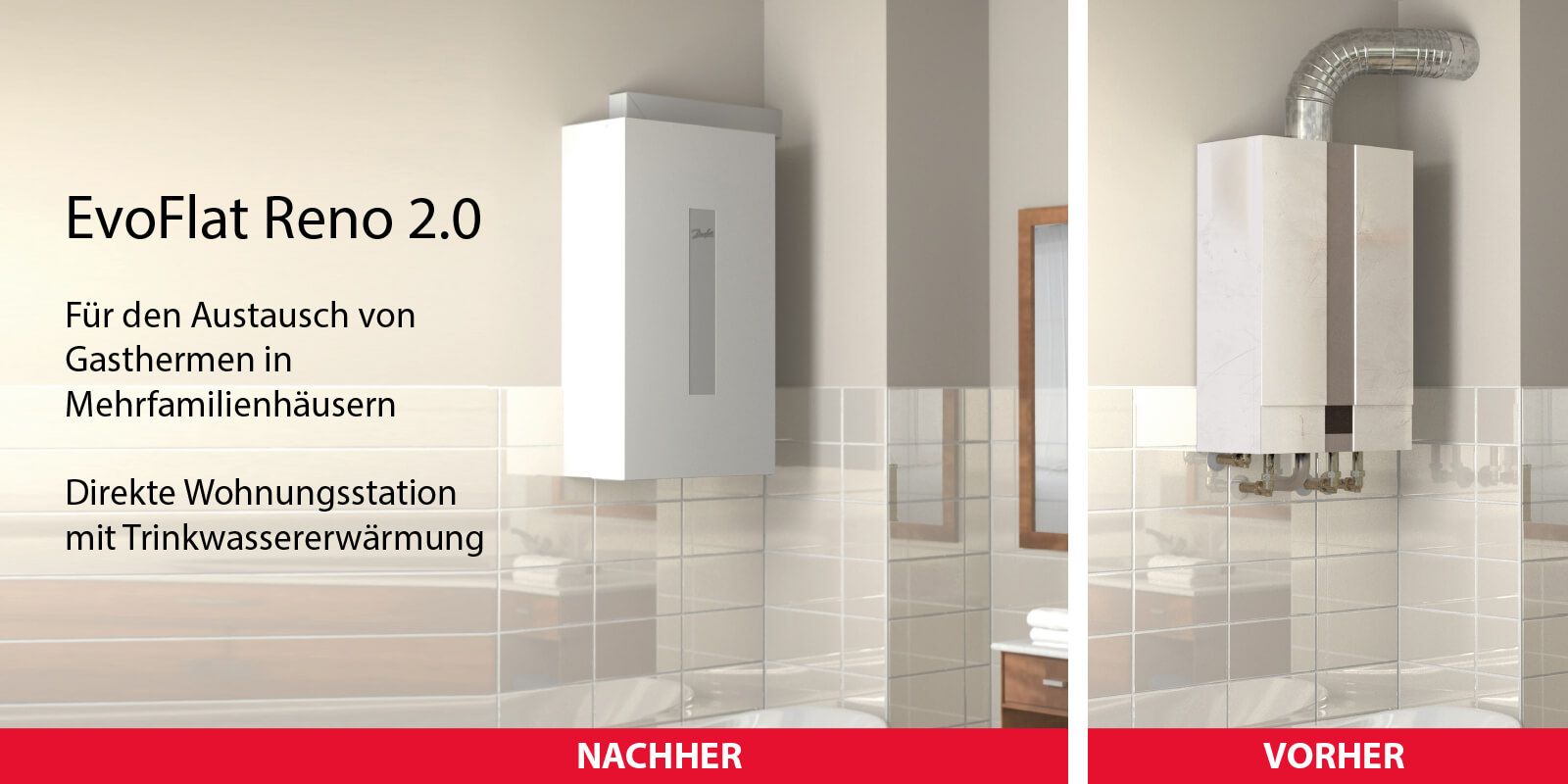

Die EvoFlat Reno 2.0 Wohnungsstationen sind für die direkte Beheizung und Trinkwassererwärmung im Durchflussprinzip in 2-Rohr-Systemen ausgelegt und wurden speziell für den Austausch von Gasthermen entwickelt.

Die bestehende Gastherme kann vom Heizungsbauer am selben Platz durch die Danfoss Wohnungsstation EvoFlat Reno ersetzt werden. Der Anschluss der Versorgungsleitungen (VL/RL) erfolgt wahlweise von oben oder von unten. Die Anschlussreihenfolge für Wohnungsheizung sowie Kalt- und Warmwasser entspricht der herkömmlicher Gasthermen. Eine Abdeckhaube aus weißem Stahlblech ist optional erhältlich.

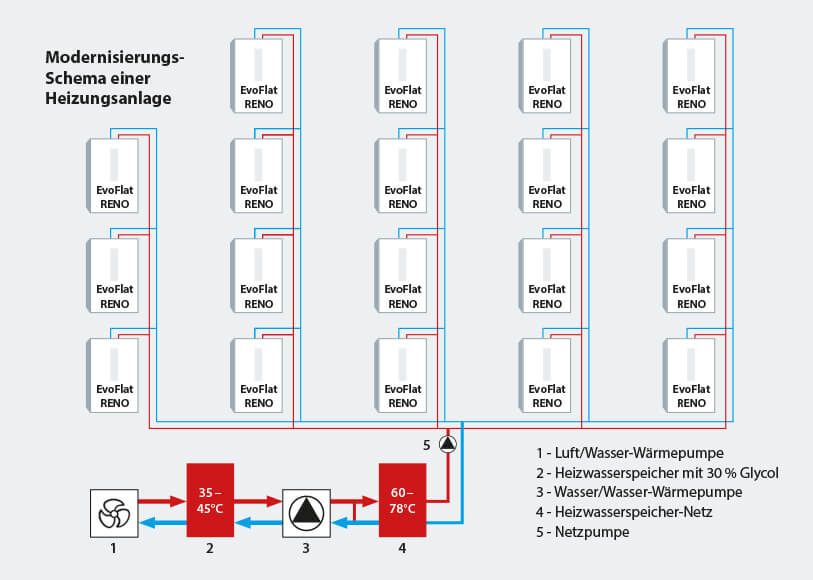

Eine zentrale Wärmeversorgung mit Pufferspeicher stellt die Wärme für Heizung und Warmwasser im gesamten Gebäude bereit. Die Versorgungsleitungen (VL/RL) werden über die bestehenden Heizungskamine in die Wohnungen geführt. Für die Warmwasserbereitung sind Systemvorlauftemperaturen von 55–65 °C vorgesehen.

Verbrauchserfassung mit Wärmemengenzähler

Der Energieverbrauch für Heizung und Warmwasser kann über einen Wärmemengenzähler in der Station ermittelt werden (Zubehör). Trinkwasserseitig werden das bestehende System und der bereits vorhandene Kaltwasserzähler genutzt. Sollte im Bestand kein Kaltwasserzähler vorhanden sein, kann die Danfoss EvoFlat Reno Station mit einem Zählerpassstück (G3/4“, 80 mm) ausgestattet werden.

Auslegung und Sonderanlagen

Danfoss unterstützt mit einer eigenen Auslegungssoftware bei der Dimensionierung der Systeme. Zudem sind Stationen der Danfoss EvoFlat Serie in der deutschsprachigen Version der liNear Planungssoftware hinterlegt.

Während die vorhandenen Anschlüsse für Warm- und Kaltwasser sowie Vor- und Rücklauf des sekundären Heizkreises weitgehend weiterverwendet werden können, empfiehlt es sich, die Anschlüsse für den primärseitigen Heizungsvor- und -rücklauf durch den Schornstein zu führen. Standardmäßig werden die primären Versorgungsleitungen von oben angeschlossen. Sämtliche Rohre bestehen aus Edelstahl und sind wärmegedämmt.

Versorgungsnetz

Die Station wird von einer Wärmequelle mit Heizwasser versorgt. Die Wohnungsstation ist ab Werk mit einem Warmwasserthermostat, Differenzdruckregler, Schmutzfänger, Sommerbypass, einer Fühleraufnahme M10 sowie einem Passstück zum Einbau eines Wärmezählers ausgestattet.

Hydraulischer Abgleich

Die Stationen der EvoFlat Reihe sind mit TPC-M Reglern ausgestattet. Ein integrierter Differenzdruckregler unterstützt den automatischen hydraulischen Abgleich der Wohnungen sowohl im Heiz- als auch im Warmwasserbetrieb. Die Vorlauftemperatur zu den Heizkörpern ist identisch mit der primären Versorgungstemperatur der Station. Ein Zonenventil im Heizkreis ermöglicht gemeinsam mit einem thermischen Stellantrieb (TWA) und einem Raumthermostat im Referenzraum eine individuelle Raumtemperaturregelung.

Trinkwarmwasser

Das kalte Trinkwasser wird über einen Wärmeübertrager (Danfoss XB06) erwärmt. Die Temperaturregelung erfolgt proportional zur Zapfmenge und wird thermostatisch nachgeregelt (Verbrühungsschutz). Nach beendeter Zapfung schließt der Regler, sodass der Wärmeübertrager abkühlen kann. Dieser Vorgang kann dazu beitragen, Kalkablagerungen und das Risiko einer Verkeimung zu reduzieren.

Ein optionaler Warmhaltebypass ermöglicht die kontinuierliche Zirkulation geringer Wassermengen am Versorgungsstrang. Dies kann die Reaktionszeit bei einer Warmwasserzapfung verkürzen. Schmutzfänger dienen dazu, Verunreinigungen aus Bestandsanlagen zurückzuhalten und die Funktion der Station zu unterstützen.

Funktionen und Vorteile

• Station für den Austausch von Gasthermen

• Direkt beheizte Wohnungsstation für Heizung und Trinkwassererwärmung im Durchflussprinzip

• TPC-M Regler und MPHE Wärmeübertrager zur bedarfsgerechten Trinkwassererwärmung

• Leistung: 15 kW HZ, 55 kW PWH

• Kompakte Bauweise für die Installation

• Rohre und Plattenwärmeübertrager aus Edelstahl

• Konstruktion zur Reduzierung des Risikos von Kalkablagerungen und Bakterienvermehrung

• Wärmeübertrager mit Kupferlot oder Edelstahllot erhältlich
