Hybride Heiztechnik – Optimierte Heiztechnik für den Gebäudebestand

Wärmepumpe und Gas-Brennwertgerät kombiniert

Mit der Hybrid-Hydraulikbox bietet Bosch eine Lösung für die Kombination einer Wärmepumpe mit einem Gas-Brennwertgerät. Über den integrierten Hybridmanager wird der Betrieb der beiden Wärmeerzeuger aufeinander abgestimmt.

Die Hybrid-Hydraulikbox eignet sich für den Einsatz im Gebäudebestand und ermöglicht die Einbindung einer Wärmepumpe in bestehende Heizsysteme. Das Gas-Brennwertgerät kann dabei abhängig von der jeweiligen Anlagenkonfiguration und dem Wärmebedarf zugeschaltet werden.

Hybride Heiztechnik im Gebäudebestand

Wie die Kombination in der Praxis aussehen kann, zeigt ein Einfamilienhaus aus dem Jahr 1989. Das Gebäude verfügt über zwei Heizkreise. Bei der Modernisierung sollte eine hybride Heizungslösung umgesetzt werden, die gleichzeitig die begrenzte Stellfläche im Keller berücksichtigt.

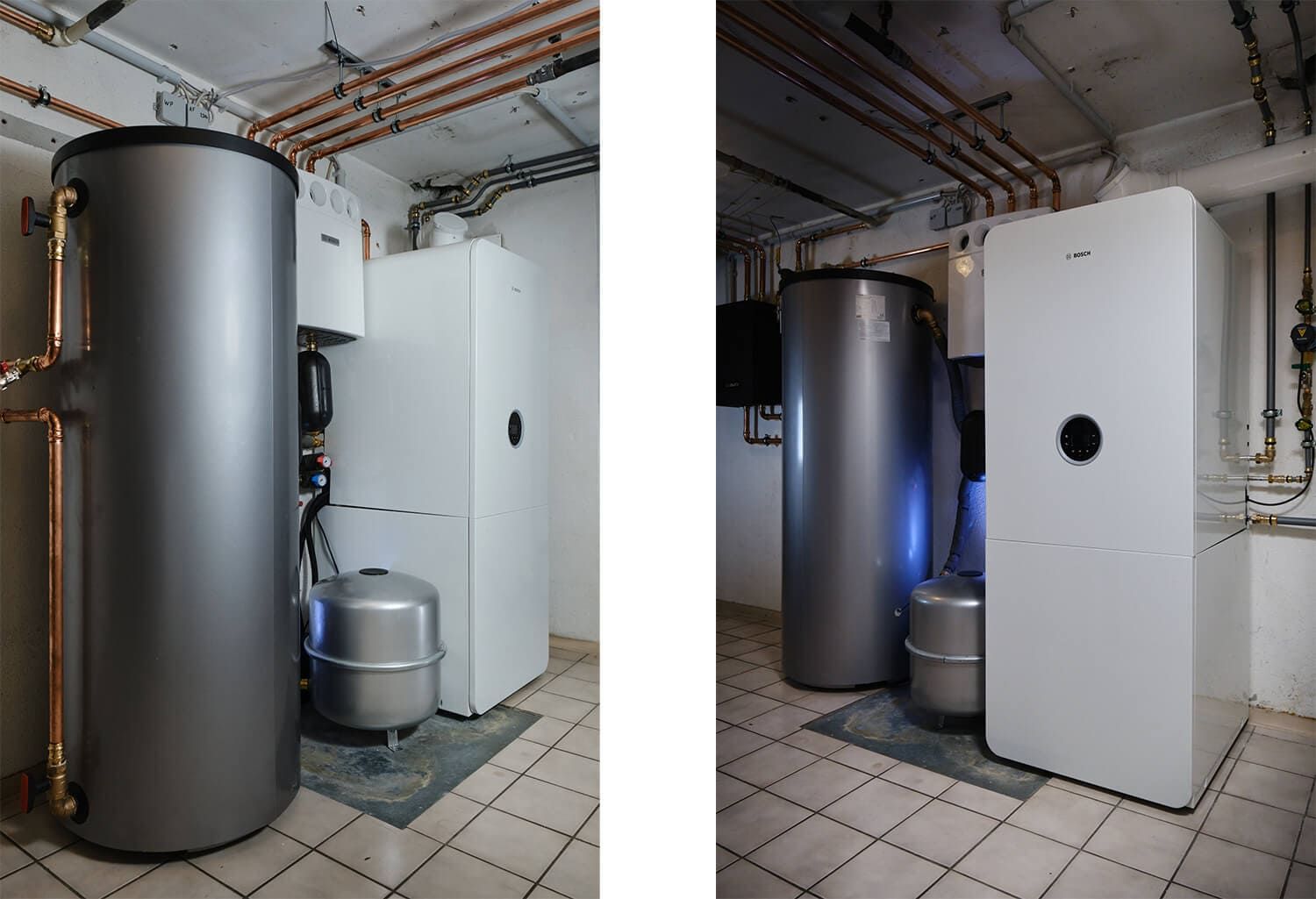

Zum Einsatz kommt eine Kombination aus Wärmepumpe, Gas-Brennwertgerät und Bosch Hybrid-Hydraulikbox. Die Regelung koordiniert den Betrieb der beiden Wärmeerzeuger.

Je nach gewählter Regelungsstrategie kann die Wärmepumpe vorrangig eingesetzt und das Gas-Brennwertgerät bei Bedarf zugeschaltet werden. Alternativ können bei der Betriebssteuerung die hinterlegten Energiepreise berücksichtigt werden.

Die Erweiterung der Anlage um eine Photovoltaikanlage ist bereits geplant.

Heiztechnik im Gebäudebestand

Bosch Hybrid-Hydraulikboxen HW-Set HYC25 mit dem Hybridmanager MH 200 (in der Box vormontiert)

Compress 7400i AW, 7 kW Luft-Wasser-Wärmepumpe in Kombination mit dem Condens 5300i WMA Gas-Brennwertgerät

Planung Heizungslösung

Matthias Mayer, Sales Portfolio Management Bosch Thermotechnik

Sven Gamperling, Bohn Haustechnik GmbH & Co. KG

Ausführung

Bohn Haustechnik GmbH & Co. KG, Ringstr. 3-5, 71364 Winnenden

Ausstattung

Bosch Hybrid-Hydraulikboxen HW-Set HYC25

Hybridmanager MH 200 (in der Box vormontiert)

Compress 7400i AW, 7 kW Luft-Wasser Wärmepumpe in Kombination

Condens 5300i WMA Gas-Brennwertgerät

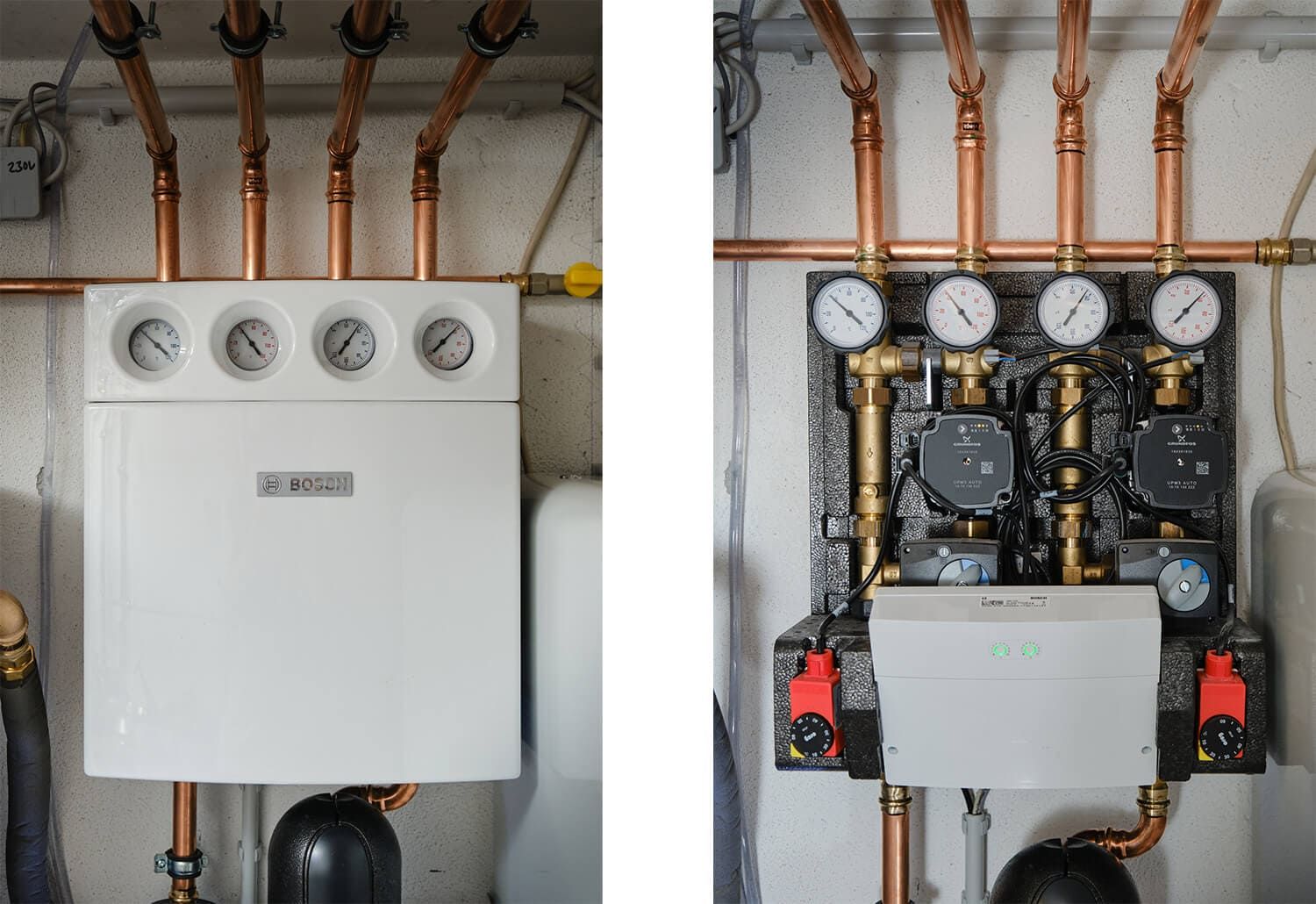

Hybrid-Hydraulikbox für unterschiedliche Anlagenkonzepte

Die Hybrid-Hydraulikbox verbindet die Wärmepumpe mit dem Gas-Brennwertgerät und enthält verschiedene für den Betrieb erforderliche hydraulische Komponenten.

In Verbindung mit einer geeigneten Wärmepumpe kann das System sowohl zum Heizen als auch zum Kühlen eingesetzt werden. Die konkrete Auslegung und Leistung richten sich nach der jeweiligen Anlagenkonfiguration.

Für den Betrieb stehen verschiedene kompatible Wärmepumpen von Bosch zur Verfügung. Je nach eingesetztem Gerät und Anlagenkonzept kann die Hybridlösung sowohl bei der Modernisierung bestehender Gebäude als auch bei anderen geeigneten Anwendungsfällen eingesetzt werden.

Die Schallleistungspegel der Außeneinheit werden vom Hersteller mit 54 dB(A) im Tagbetrieb und 48 dB(A) im Nachtbetrieb angegeben.

Durch die werkseitige Integration verschiedener hydraulischer Komponenten unterstützt die Hybrid-Hydraulikbox die Installation und Verbindung der beiden Wärmeerzeuger.

Weitere Informationen zu den technischen Eigenschaften, kompatiblen Geräten und möglichen Anlagenkonfigurationen erhalten Sie bei Bosch.

Vorteile auf einen Blick

Hybrid-Hydraulikbox HB-Set HYC25

- Alle erforderlichen hydraulischen Komponenten sowie der Hybridmanager MH 200 werkseitig integriert.

- Kompatibel zu den Bosch Wärmepumpen CS 7001i A und CS 7400i AW

Luft-Wasser-Wärmepumpe Compress 7400i AW

- In der Leistungsgröße 5 kW zum Heizen und Kühlen.

- Sowohl für Neubauten als auch für Modernisierungen (je nach Gebäude) einsetzbar.

- Maximaler Schallleistungspegel von 54 dB(A) tagsüber und 48 dB(A) im Nachtbetrieb. Auch für engbebaute Wohngebiete geeignet.
