Pentair ThermoLoop: Rückstauschutz normgerecht nach außen verlegen

Rückstauschleife im Außenschrank - vormontiert und frostsicher

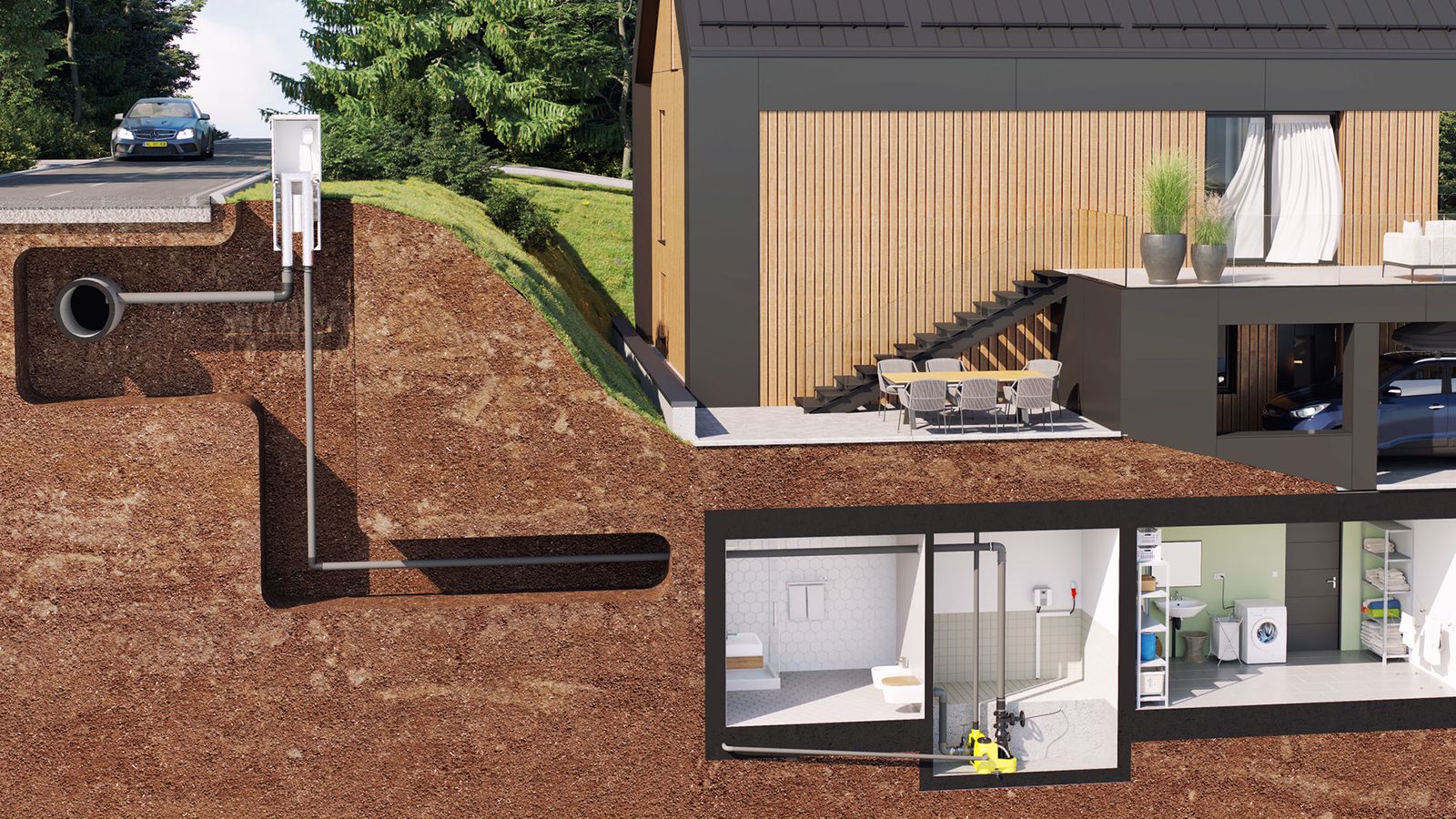

Ist im Gebäude keine Rückstauschleife umsetzbar, ermöglicht der ThermoLoop von Pentair Jung Pumpen normgerechten Rückstauschutz außerhalb des Gebäudes:

Die vormontierte, beheizbare Rückstauschleife im Außenschrank schützt Ablaufstellen unterhalb der Rückstauebene gemäß DIN EN 12056 und DIN 1986-100 – auch bei Dauerfrost. So bleiben Keller- und Souterrainflächen nutzbar, Deckendurchführungen entfallen und Brand- sowie Schallschutzaufwand werden reduziert. Als rein physikalisch funktionierendes System, gewährleistet der ThermoLoop eine hohe Betriebs- und Planungssicherheit.

Rückstauschutz draußen nach DIN EN 12056 und DIN 1986-100

Entwässerungsgegenstände unterhalb der Rückstauebene müssen nach DIN EN 12056 und DIN 1986-100 gegen Rückstau gesichert werden. Dafür ist die Druckleitung über eine Rückstauschleife oberhalb der Rückstauebene zu führen – ein dauerhaft sicherer, rein physikalischer Schutz ohne mechanische Bauteile. Der ThermoLoop übernimmt diese Aufgabe als Rückstauschleife außerhalb des Gebäudes.

Außenliegende Rückstauschleife mit Frostschutz

Der ThermoLoop ist eine vormontierte, beheizbare Rückstauschleife im abschließbaren Außenschrank. Die Rohrbegleitheizung sowie eine alukaschierte Wärmeisolierung sorgen dafür, dass der Betrieb auch bei Dauerfrost sicher gewährleistet ist. FI‑Schalter und Thermostat für die Begleitheizung sind bereits integriert.

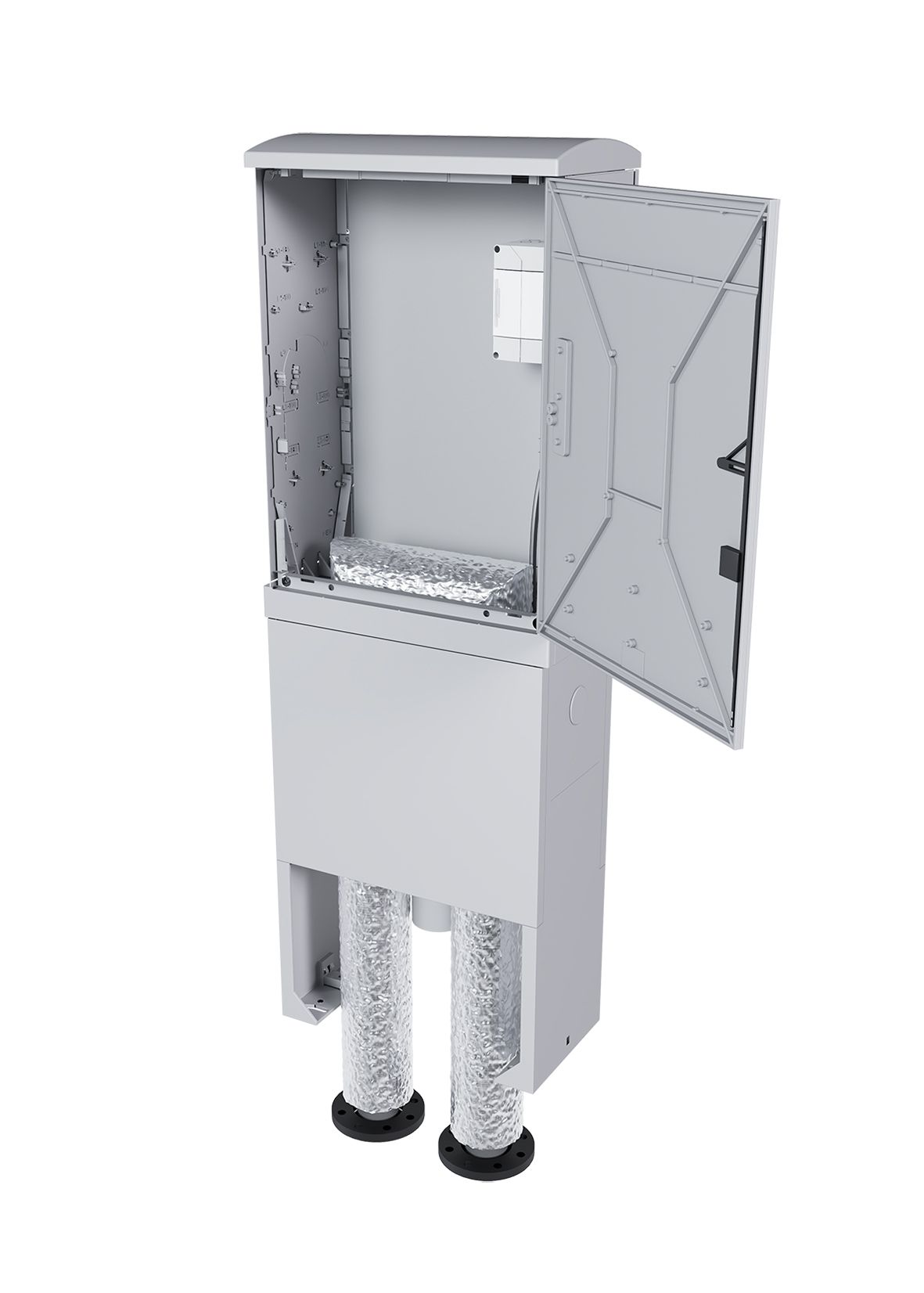

Der ThermoLoop ist eine vormontierte, beheizbare Rückstauschleife im abschließbaren Außenschrank und gewährleistet einen sicheren Betrieb auch bei Dauerfrost. FI‑Schalter und Thermostat sind integriert. Bild: Jung Pumpen GmbH

Flexibel planbar in DN 50 bis 150

Der Außenschrank bietet zusätzlich Platz für eine Steuerung, beispielsweise eine HighLogo-Steuerung aus dem Jung‑Pumpen‑Programm. Damit lässt sich der ThermoLoop flexibel in unterschiedliche Anlagenkonzepte integrieren. Erhältlich ist das System in mehreren Nennweiten (DN 50, 80, 100 und 150) und eignet sich damit für ein breites Anwendungsspektrum im Rückstauschutz von Wohn‑ und Zweckbauten.

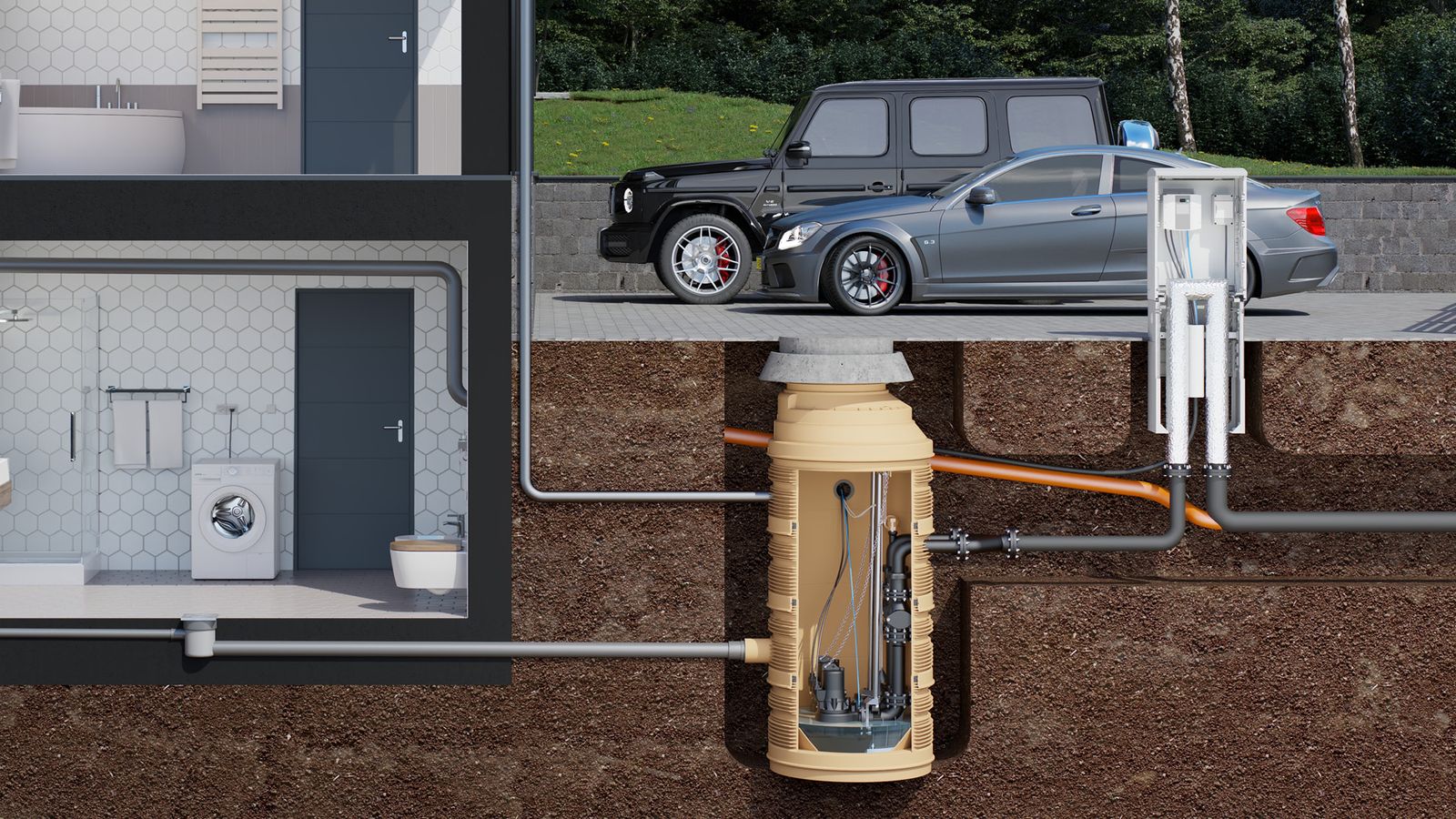

Der Keller ist als Souterrainwohnung ausgebaut, sodass keine Abwasserhebeanlage Platz fand. Das Abwasser der Räume unterhalb der Rückstauebene wird über einen PKS-Pumpenschacht außerhalb des Gebäudes in den öffentlichen Kanal gefördert. Die frostsichere Rückstauschleife im Außenschrank (ThermoLoop) schützt auch bei Dauerfrost sicher vor Rückstau aus dem Kanal. Bild: Jung Pumpen GmbH

Hier geht’s zum ThermoLoop: Technisches Datenblatt, Prospekt

ThermoLoop | Jung Pumpen

Unsere Fachexperten beraten Sie umfassend

Ein zuverlässiger Rückstauschutz ist entscheidend, um Ablaufstellen unterhalb der Rückstauebene sicher vor zurückdrückendem Abwasser aus dem Kanal zu schützen. Unsere Fachexperten beraten Sie umfassend zum ThermoLoop von Pentair Jung Pumpen und unterstützen Sie dabei, eine passende Lösung für Wohn- und Zweckbauten zu finden.

Der ThermoLoop ermöglicht eine normgerechte Rückstauschleife außerhalb des Gebäudes, wenn eine entsprechende Leitungsführung innerhalb des Gebäudes nicht oder nur mit hohem Aufwand realisierbar ist. Die vormontierte Rückstauschleife befindet sich in einem abschließbaren Außenschrank und ist dank Rohrbegleitheizung und Wärmeisolierung auch für den sicheren Betrieb bei Dauerfrost ausgelegt.

Ob für unterschiedliche Anlagenkonzepte oder verschiedene Rohrdimensionen – wir unterstützen Sie bei der Auswahl und Planung der geeigneten Ausführung. Der ThermoLoop ist in den Nennweiten DN 50, 80, 100 und 150 erhältlich und lässt sich damit flexibel für unterschiedliche Anforderungen im Rückstauschutz einsetzen.

Profitieren Sie von unserer Fachkompetenz und finden Sie die passende Lösung für einen sicheren, normgerechten und frostsicheren Rückstauschutz außerhalb des Gebäudes. Vereinbaren Sie jetzt Ihren persönlichen Beratungstermin – wir freuen uns auf Ihre Anfrage!
