VORTEX BWO 200 – Zirkulationspumpe für größere Trinkwarmwasseranlagen

Die neue BlueOne XL – für großformatige Leitungsquerschnitte

Mit der BWO 200 bietet VORTEX eine Zirkulationspumpe für größere Trinkwarmwasseranlagen an. Sie ergänzt die Baureihe BWO 155 und ist für Anwendungen mit höheren Anforderungen an Förderleistung und Volumenstrom ausgelegt.

Technische Ausführung

Der Antrieb der BWO 200 ist als EC-Kugelmotor ausgeführt. Die Pumpe erreicht einen maximalen Volumenstrom von 1.400 l/h und eine maximale Förderhöhe von 1,3 mWS.

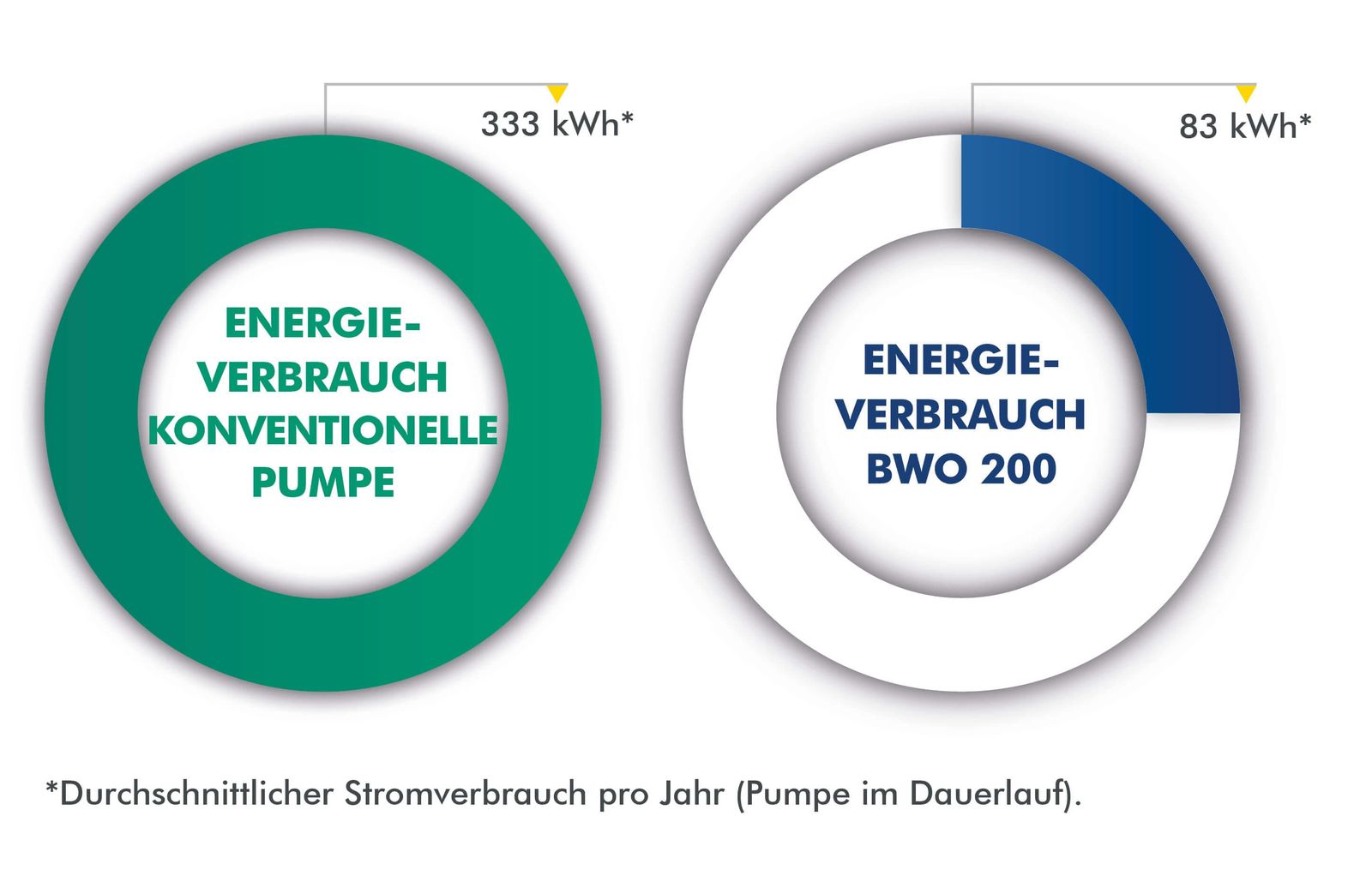

Nach Herstellerangaben beträgt die Leistungsaufnahme im Betrieb durchschnittlich 9,5 Watt.

Zur Ausstattung gehören ein integrierter Trockenlaufschutz sowie die für VORTEX typische Kugelmotorbauweise.

Pumpengehäuse und Anschlüsse

Das Pumpengehäuse besteht aus bleifreiem Messing (ECOCAST). Die BWO 200 ist mit unterschiedlichen Anschlussvarianten erhältlich und kann damit an verschiedene Einbausituationen angepasst werden.

Mit einer Einbaulänge von 110 mm und Anschlussgewinden G 1 ¼" beziehungsweise G 1" ist die Pumpe für entsprechende Installationssituationen ausgelegt.

Ausstattung und Montage

Die BWO 200 wird mit einer Isolierschale ausgeliefert. Für Installation, Inbetriebnahme und weitere technische Informationen stellt VORTEX eine digitale Betriebsanleitung zur Verfügung.

Durch ihre technischen Leistungsdaten ergänzt die BWO 200 das VORTEX-Programm für Trinkwarmwasser-Zirkulationsanlagen und bietet eine Lösung für Anlagen, bei denen die Leistungsdaten der BWO 155 nicht ausreichen.

Weitere technische Daten, Ausführungen und Bestellinformationen zur VORTEX BWO 200 finden Sie in den jeweiligen Produktinformationen.

Da der höhere Volumenstrom eine aufwendigere Hydraulik erfordert, ist die BWO 200 mit einem größeren Pumpengehäuse aus bleifreiem Messing (ECOCAST) sowie einem Metallflansch als Schnittstelle zwischen Motor und Pumpengehäuse ausgestattet. Eine Entlüftungsschraube mit ¼“-Gewinde ist im Pumpengehäuse integriert, an das ein handelsüblicher Entlüftungshahn oder auch ein Probenahmeventil angeschlossen werden kann.

Mit ihrer Einbaulänge von 140 mm und den 1“ Anschlussgewinden ist die Pumpe 1:1-kompatibel mit dem Wettbewerbsmodell, Wilo-Star-Z 20/1.

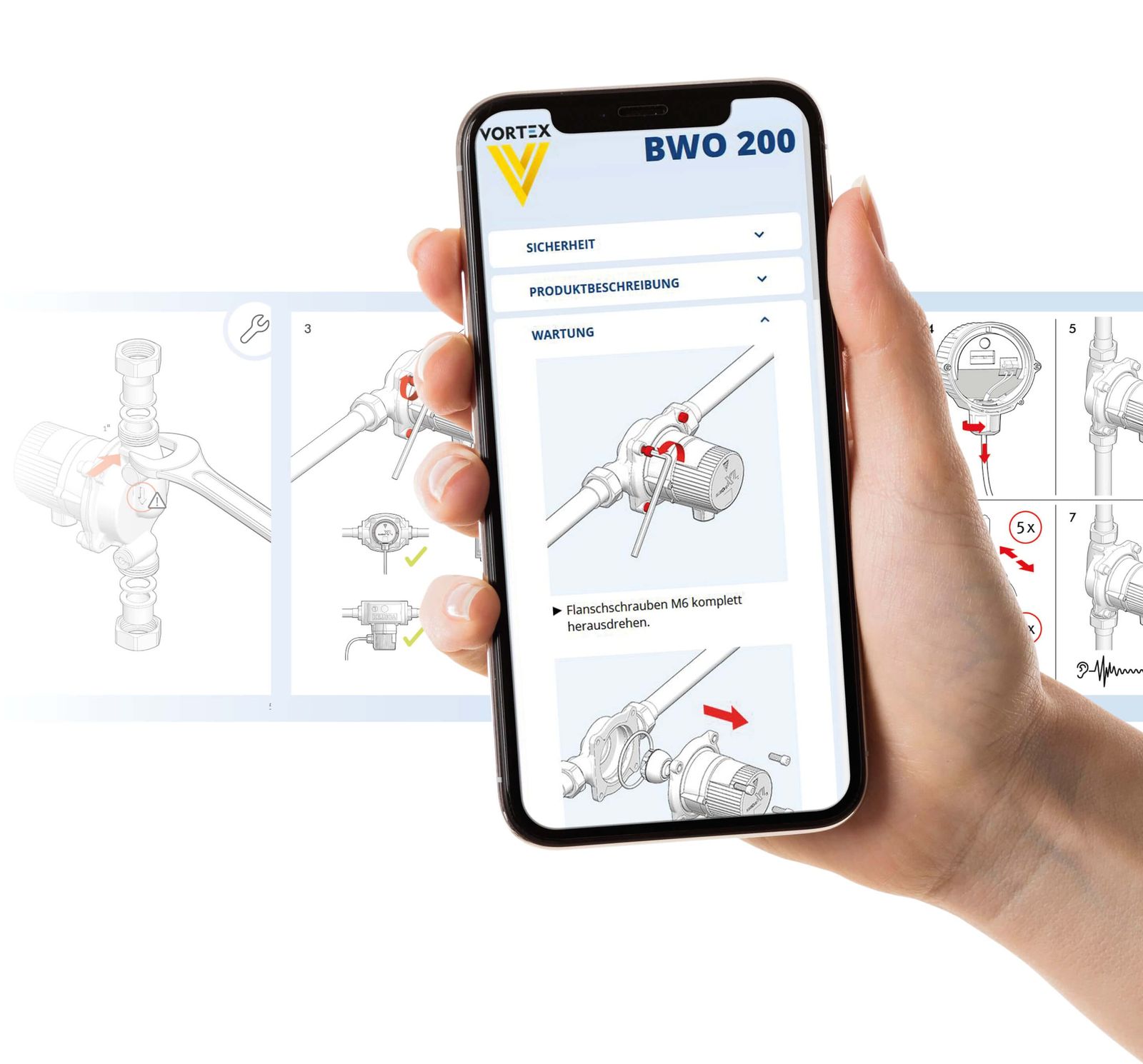

Im Lieferumfang der BWO 200 sind eine 2-teilige Isolierschale, 2 Flachdichtungen sowie eine Kurzbetriebsanleitung (Quick-Guide) enthalten. Eine ausführliche Form der Betriebsanleitung ist, statt in gedruckter Version, in digitaler Form per Smartphone aufrufbar. Hierzu muss lediglich der QR-Code auf der Front der Pumpe oder des Quick-Guides gescannt werden. Dies führt direkt in die Übersicht der verschiedenen Kapitel der Betriebsanleitung, in denen alle notwendigen Informationen und Arbeitsschritte in Wort und Bild verständlich erklärt sind. Die Betriebsanleitung ist auch vom PC aus auf der VORTEX-Webseite aufrufbar und bei Bedarf einfach ausgedruckt.

Digitale Betriebsanleitung immer zur Hand

Weiterführendes Informationsmaterial zur neuen Pumpe und zum Betrieb von Trinkwasser-Zirkulationspumpen steht auf der Internetseite www.deutsche-vortex.de/support zum Download bereit.
