Die Planung von Entwässerungsrinnen gehört zu den anspruchsvollen Aufgaben im Objektbau. Ob Großküche, Schwimmbad, Wellnessbereich oder industrielle Produktionsstätte – jede Anwendung stellt eigene Anforderungen an Werkstoff, Bodenanschluss, Ablauftechnik und Belastbarkeit. Gleichzeitig erschweren unterschiedliche Bodenaufbauten, begrenzte Einbauhöhen und komplexe Raumgeometrien die Planung. Für TGA-Planer und ausführende Fachbetriebe bedeutet dies: Entwässerungssysteme müssen nicht nur hydraulisch funktionieren, sondern auch dauerhaft sicher in das Gesamtkonzept des Gebäudes integriert werden.

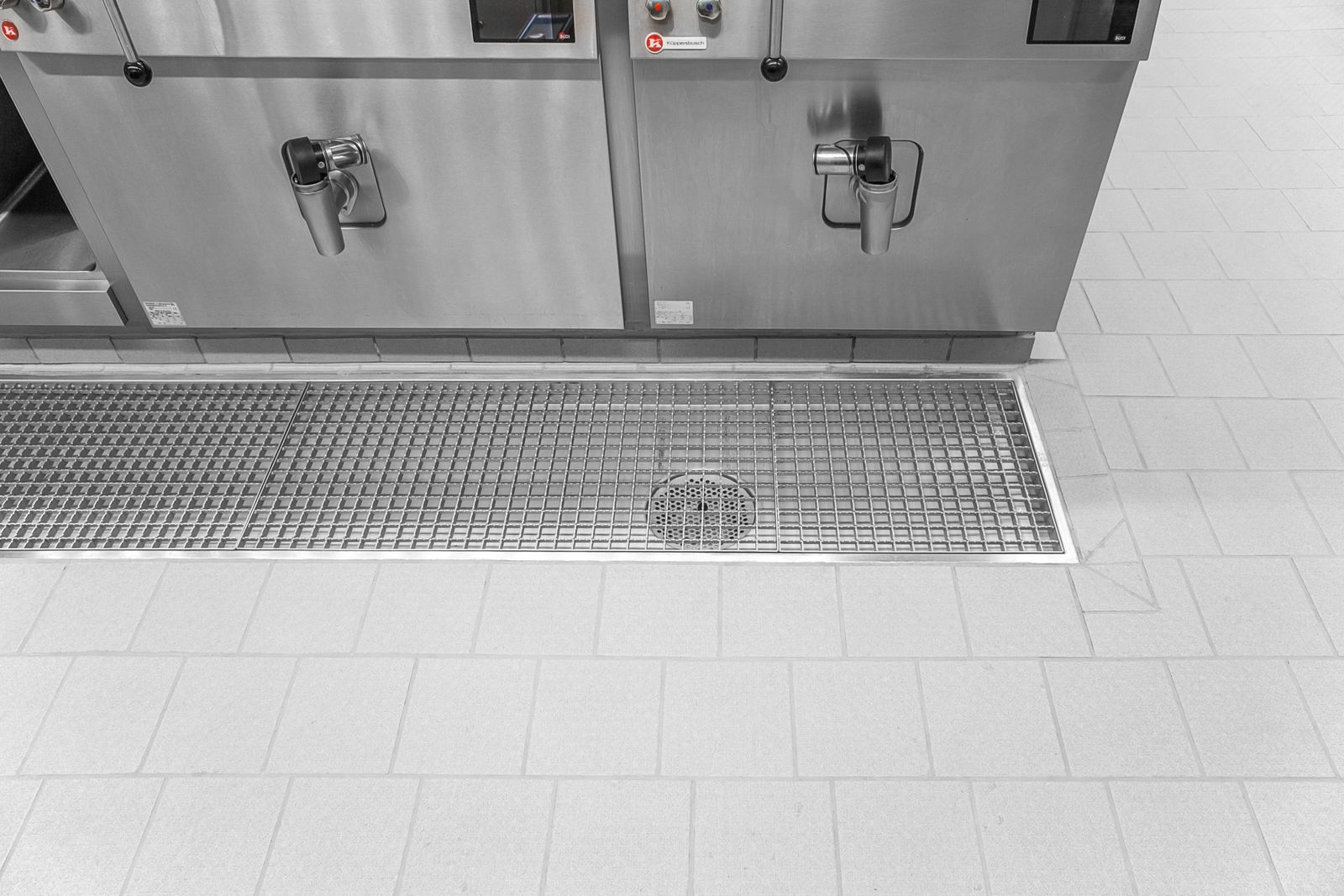

Die Auswahl des Werkstoffs beeinflusst die Lebensdauer eines Entwässerungssystems. In Großküchen, Kantinen und lebensmittelverarbeitenden Betrieben hat sich Edelstahl 1.4301 (V2A) als Standard etabliert. Er bietet eine hohe Korrosionsbeständigkeit, ist hygienisch und leicht zu reinigen.

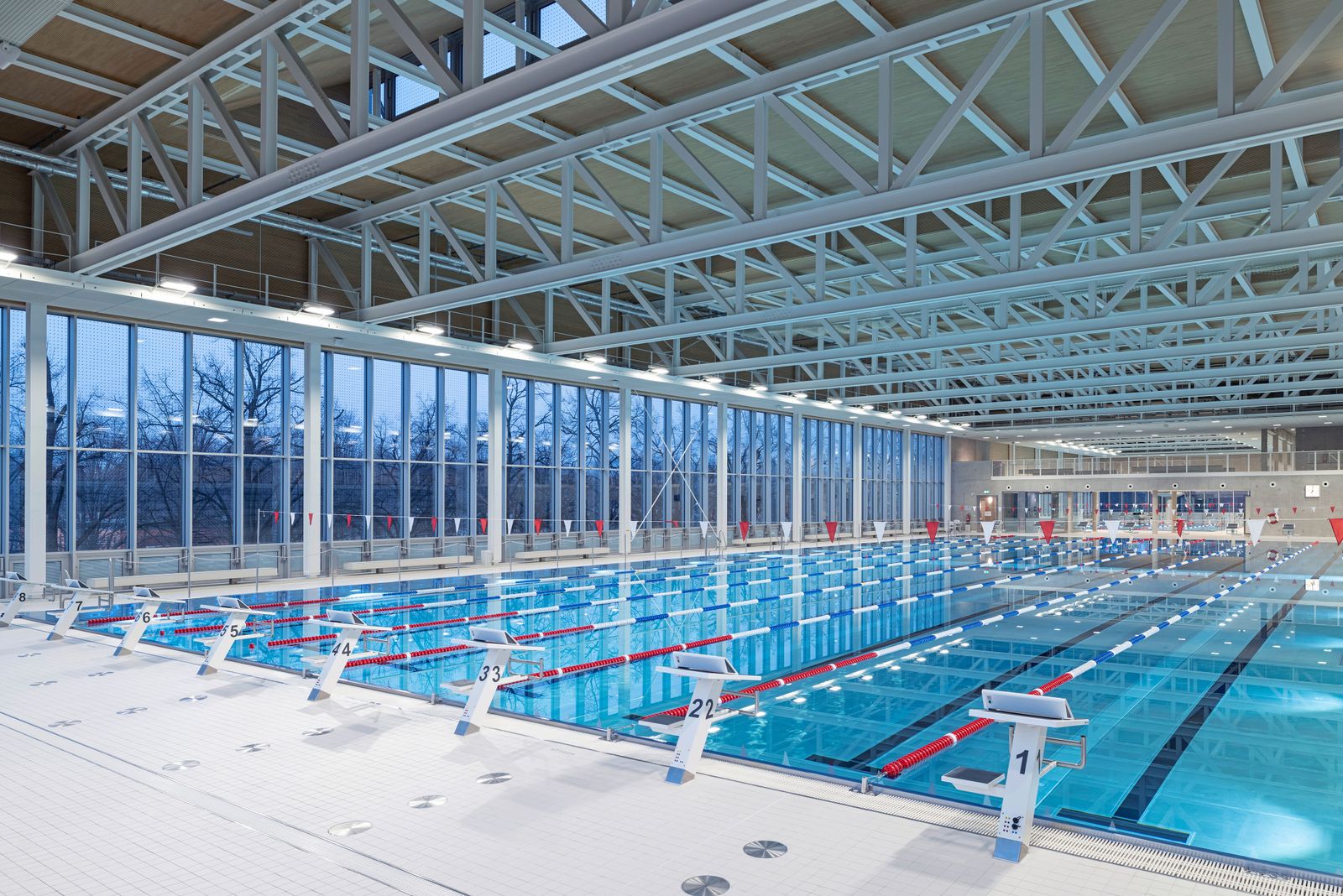

In Schwimmbädern, Wellnessanlagen oder Umkleidebereichen steigen die Anforderungen durch chloridhaltiges Wasser deutlich an. Hier werden bevorzugt die Edelstahlqualitäten 1.4404 oder 1.4571 (V4A) eingesetzt.
Für besonders anspruchsvolle Bedingungen in salzhaltigen Umgebungen, stark chloridbelasteten Abwässern oder in der chemischen Industrie steht der hochlegierte Edelstahl 1.4539 zur Verfügung. Durch seine spezielle Zusammensetzung bietet er die höchste Korrosionsbeständigkeit und eignet sich für extreme Einsatzbereiche.
Bodenaufbau und Abdichtung als kritische Schnittstelle
Eine dauerhaft funktionierende Entwässerung hängt von der Anbindung der Rinne an den Bodenaufbau ab. Je nach Nutzung kommen unterschiedliche Belagsarten und Abdichtungssysteme zum Einsatz, die jeweils spezifische Anforderungen an die Schnittstelle zwischen Boden und Entwässerung stellen.
Bei Fliesenbelägen sind andere Anschlussdetails erforderlich als bei fugenlosen PU- oder Epoxidharzbeschichtungen. Insbesondere in hygienisch sensiblen Bereichen oder bei hohen thermischen Belastungen müssen Übergänge dauerhaft dicht und normgerecht ausgeführt werden.
Die Rinnensysteme der ACO Haustechnik bieten hierfür verschiedene Profil- und Flanschvarianten. Dazu gehören Ausführungen für klassische Fliesenbeläge ebenso wie Klebeflanschlösungen für Kunstharzböden oder Verbundabdichtungen. Die höhenanpassbaren Systeme erleichtern die Integration in unterschiedliche Bodenaufbauten und Schichtstärken.
Komplexe Raumgeometrien flexibel beherrschen
Gerade im Bestand und bei Sanierungsprojekten entsprechen die baulichen Voraussetzungen selten dem Idealbild einer Standardlösung. Verwinkelte Grundrisse, bestehende Leitungsführungen, unterschiedliche Einbauhöhen oder begrenzte Platzverhältnisse erfordern eine hohe Anpassungsfähigkeit der Entwässerungssysteme.

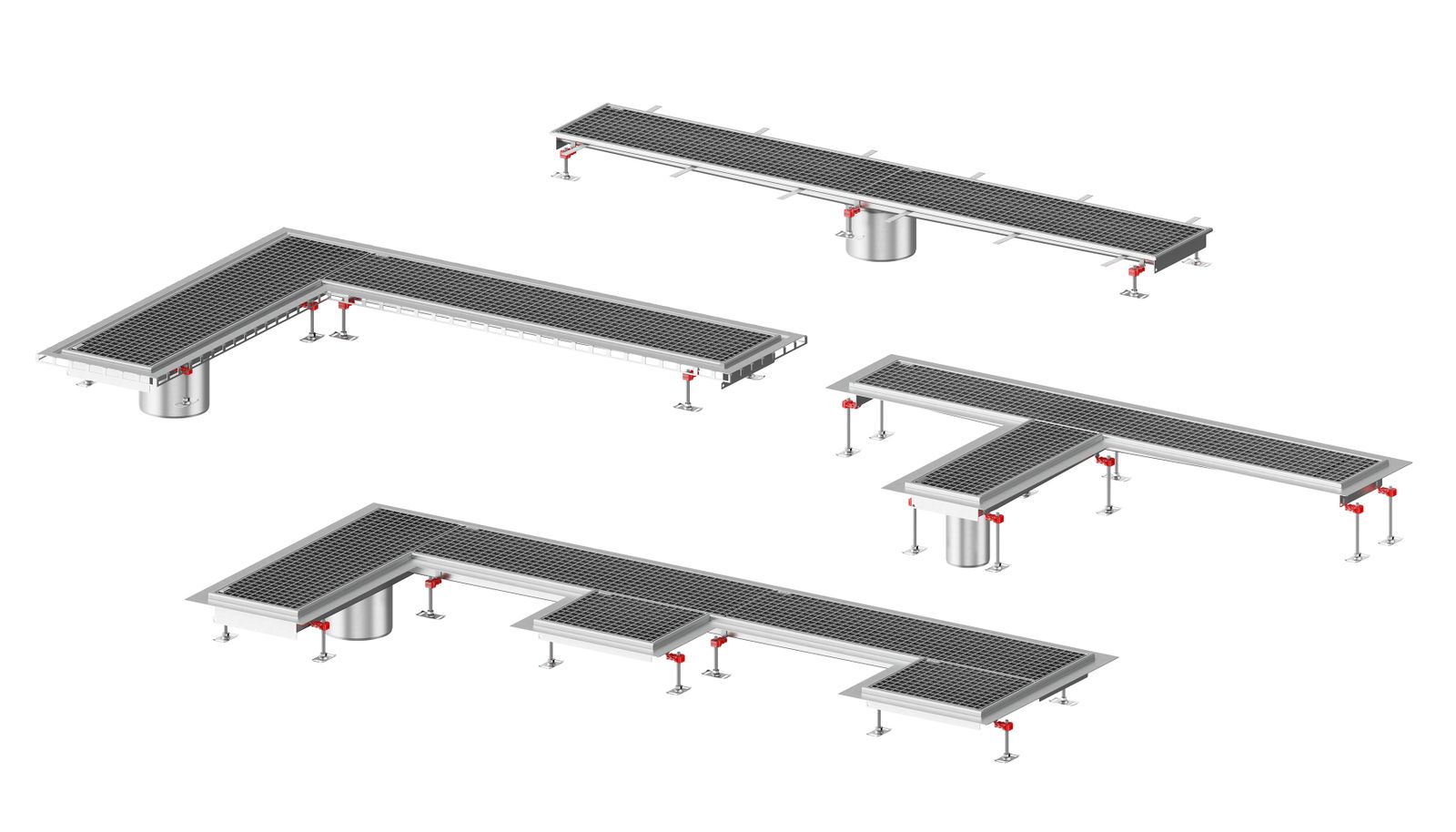

Flexible Rinnenkonzepte schaffen hier Planungsspielraum. Unterschiedliche Rinnenbreiten und -höhen, frei positionierbare Abläufe sowie Sonderbauteile wie Winkelstücke, T-Stücke oder Stichrinnen ermöglichen eine präzise Anpassung an die jeweilige Einbausituation. Dadurch lassen sich Entwässerungskonzepte auch bei komplexen Raumstrukturen technisch sicher umsetzen.
Sicherheit durch Rutschhemmung und Brandschutz
Neben der hydraulischen Leistung spielen Sicherheitsanforderungen eine zentrale Rolle. In Großküchen oder Produktionsbereichen müssen Roste eine ausreichende Rutschhemmung gewährleisten, um die Arbeitssicherheit zu unterstützen. Für barfuß genutzte Bereiche wie Schwimmbäder oder Umkleiden gelten zusätzliche Anforderungen an Komfort und Sicherheit.
Ebenso wichtig ist die Berücksichtigung des vorbeugenden Brandschutzes. Insbesondere in Gebäuden mit definierten Brandabschnitten müssen Entwässerungssysteme so geplant werden, dass sie die Ausbreitung von Feuer und Rauch nicht begünstigen. Geprüfte Brandschutzlösungen von ACO ermöglichen die Einhaltung der geforderten Feuerwiderstandsklassen und erhöhen die Planungssicherheit.
Modulare Systeme als Antwort auf komplexe Planungsaufgaben
Die Vielzahl unterschiedlicher Anforderungen zeigt, dass Entwässerungsrinnen heute weit mehr leisten müssen als die reine Ableitung von Abwasser. Gefragt sind Systeme, die sich an Nutzung, Bodenaufbau und Gebäudestruktur anpassen lassen.

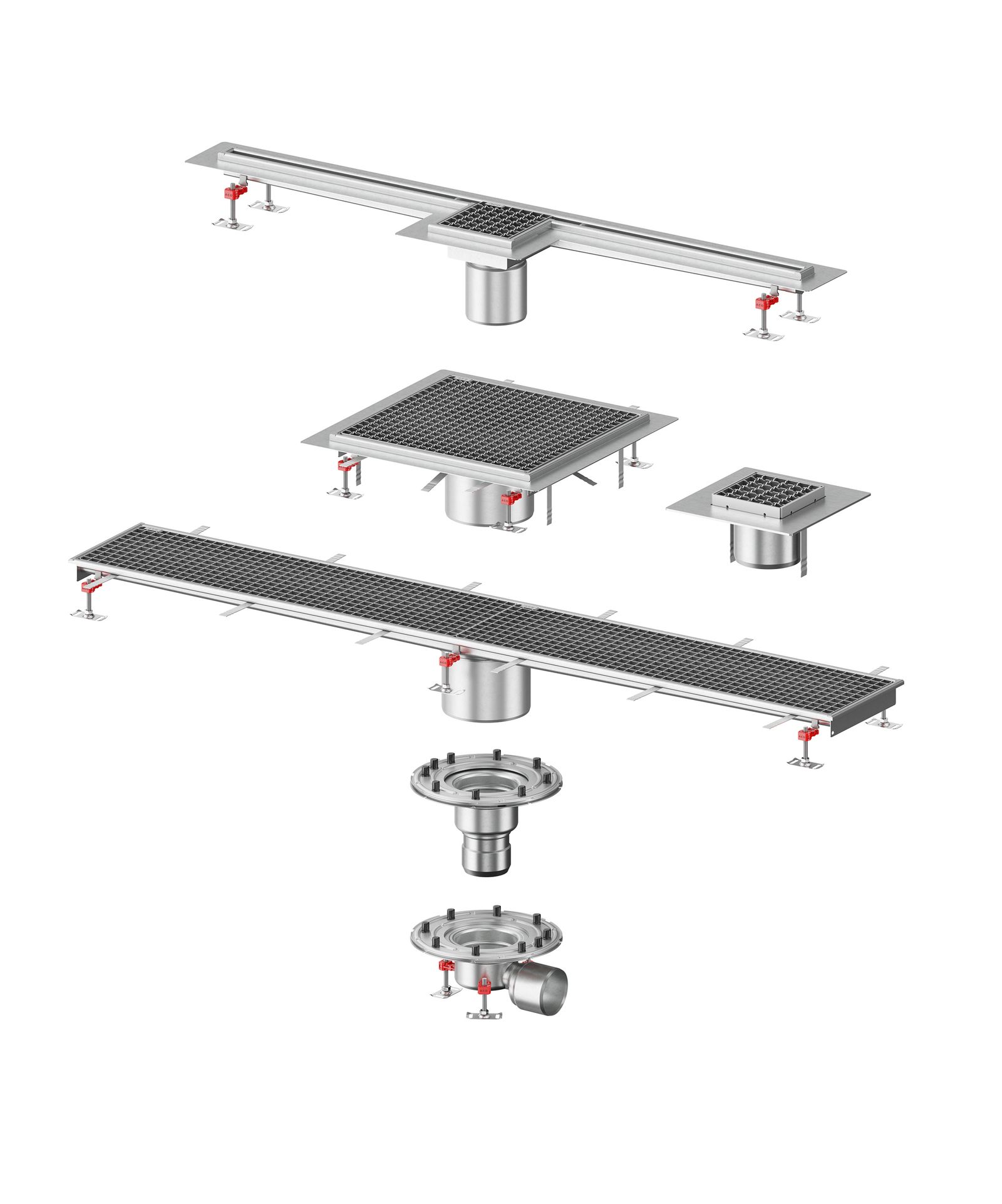

Diese Flexibilität und Planungssicherheit bieten die Edelstahl-Kastenrinnen von ACO Haustechnik. Das Entwässerungssystem ermöglicht die Auswahl von Profilvarianten, Ablaufpositionen, Werkstoffen und Anschlussdetails. Ergänzt durch projektspezifische Sonderkonstruktionen lassen sich komplexe Anforderungen im Objektbau somit umsetzen.
Bildquelle: ACO Haustechnik
